Синфазный дроссель: невидимый страж чистоты сигнала в современной электронике

В мире, где каждое устройство, от смартфона в кармане до промышленного станка, является источником и приемником электромагнитных сигналов, вопрос чистоты этих сигналов становится критически важным. Любой электронный прибор может создавать помехи, которые мешают работе соседних устройств, и сам страдать от "шума", приходящего извне. Именно для решения этой проблемы и были созданы синфазные дроссели — незаменимые компоненты, обеспечивающие электромагнитную совместимость (ЭМС) оборудования. Они служат своего рода фильтрами, которые пропускают полезные сигналы, но блокируют нежелательные помехи, обеспечивая стабильную и корректную работу электроники. Давайте разберемся, что это за "невидимые стражи" и где они находят свое применение.

Что такое синфазный дроссель и как он работает?

Если говорить просто, синфазный дроссель (или common-mode choke) — это пассивный электронный компонент, представляющий собой катушку индуктивности особой конструкции. Его главная задача — подавлять электромагнитные помехи, распространяющиеся одновременно и в одном направлении по двум или более проводникам. В отличие от обычного (дифференциального) дросселя, который включается в цепь последовательно и фильтрует весь проходящий через него ток, синфазный дроссель работает избирательно, воздействуя только на определенный тип шума. Чтобы понять его уникальность, нужно сначала разобраться в природе самих помех.

Два врага чистого сигнала: синфазные и дифференциальные помехи

В любой двухпроводной линии передачи (например, в кабеле питания или шине данных) могут существовать два вида токов:

1. Дифференциальный (полезный) сигнал. Это тот сигнал, который мы хотим передать. Ток в этом случае течет по одному проводу к нагрузке, а по второму — возвращается обратно. Направления токов в проводниках противоположны. Именно так передается питание или полезная информация.
2. Синфазная (паразитная) помеха. Это нежелательный шум, который "наводится" на оба провода извне (например, от работающего рядом электродвигателя, радиопередатчика или импульсного блока питания). Токи этой помехи текут в обоих проводниках в одном и том же направлении, а замыкаются через общую "землю" или корпус устройства.

Именно синфазная помеха является основной причиной сбоев в работе цифровой техники, ухудшения качества аналоговых сигналов и нарушения связи. Она, словно сорняк в саду, мешает "расти" полезному сигналу.

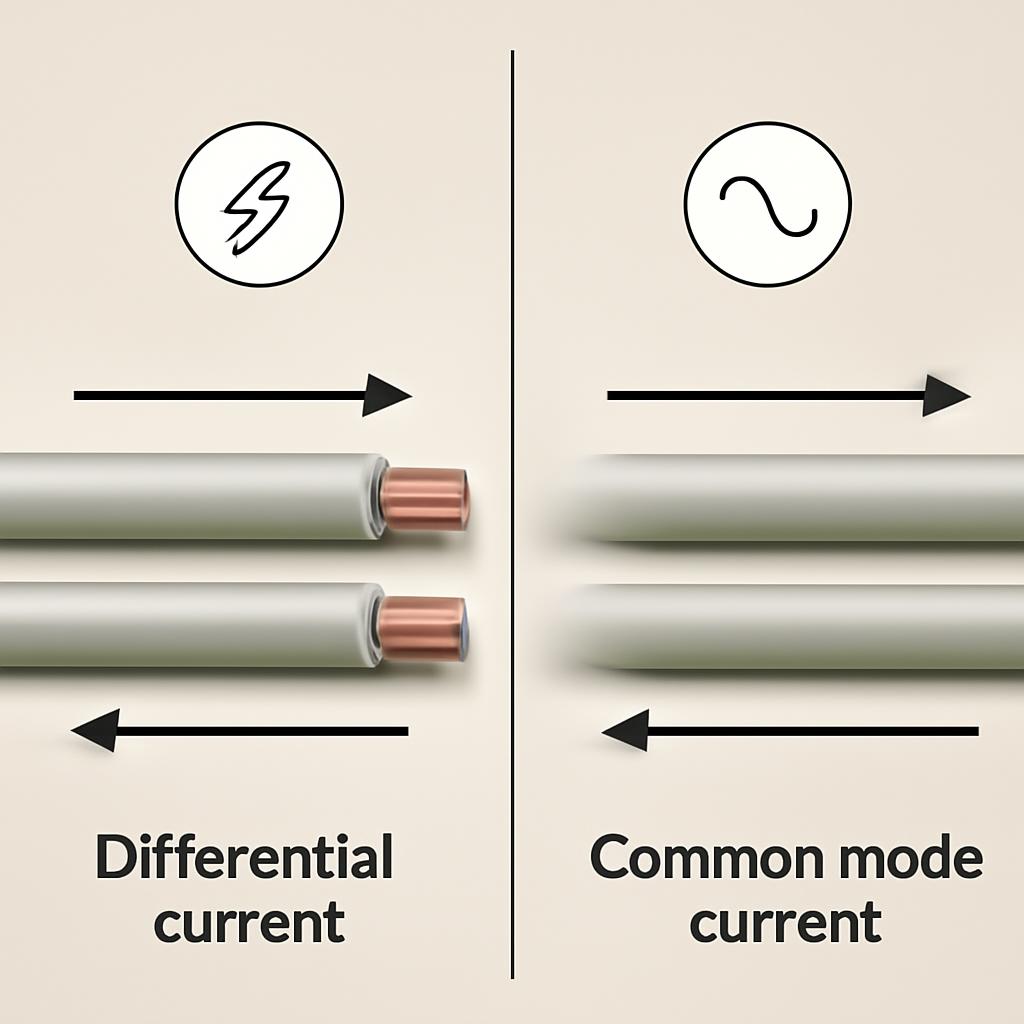

Визуальное различие между полезным дифференциальным сигналом (токи в разных направлениях) и синфазной помехой (токи в одном направлении).

Принцип действия: магия встречных магнитных полей

Конструктивно синфазный дроссель представляет собой две одинаковые обмотки, намотанные на общий магнитный сердечник, чаще всего ферритовый. Провода, по которым передается сигнал (например, "фаза" и "ноль" в сети питания), пропускаются через эти обмотки. Секрет его работы кроется в том, как он реагирует на разные типы токов.

Когда через дроссель проходит полезный дифференциальный сигнал, токи в обмотках, направленные в противоположные стороны, создают два равных по величине, но противоположных по направлению магнитных потока в сердечнике. Эти потоки взаимно уничтожают друг друга. В результате сердечник не намагничивается, и дроссель практически не оказывает сопротивления (имеет очень низкую индуктивность) для полезного сигнала, пропуская его без искажений.

Для полезного сигнала синфазный дроссель практически невидим, так как создаваемые токами магнитные потоки взаимно компенсируются.

Совершенно иная картина наблюдается, когда на дроссель попадает синфазная помеха. Токи помехи в обеих обмотках текут в одном направлении. Создаваемые ими магнитные потоки складываются, вызывая сильное намагничивание сердечника. Для такого сигнала дроссель представляет собой катушку с очень высокой индуктивностью, а следовательно, и с высоким импедансом (сопротивлением для переменного тока). Этот высокий импеданс эффективно ослабляет или полностью блокирует ток помехи, не давая ему пройти дальше по цепи.

Именно способность создавать высокое сопротивление для синфазных помех и делает этот компонент незаменимым в борьбе за электромагнитную совместимость.

Таким образом, синфазный дроссель действует как умный фильтр: он "видит" и останавливает вредный шум, оставаясь при этом "прозрачным" для полезного сигнала. Это ключевое свойство определяет широчайшую сферу его применения.

Дроссель где: ключевые области применения синфазных фильтров

Теперь, когда мы разобрались с принципом работы, главный вопрос — дроссель где находит свое практическое применение? Ответ прост: практически везде, где есть электроника, провода и потенциальные источники помех. Эти компоненты являются неотъемлемой частью схем, отвечающих за электромагнитную совместимость (ЭМС). Рассмотрим наиболее распространенные сферы.

Импульсные источники питания (ИИП)

Это, пожалуй, самая массовая область применения синфазных дросселей. Любой импульсный блок питания (в компьютере, ноутбуке, зарядном устройстве для телефона, светодиодной лампе) является мощным источником высокочастотных помех. Процесс быстрого переключения транзисторов генерирует шум, который может проникать как обратно в питающую сеть, создавая проблемы для других устройств, так и в выходные цепи, нарушая работу питаемого оборудования.

• Входные фильтры (AC-DC преобразователи): Синфазный дроссель устанавливается на входе блока питания, сразу после сетевого разъема. Его задача — не допустить, чтобы высокочастотные помехи, сгенерированные самим блоком, "утекли" обратно в электрическую сеть 220В.
• Выходные фильтры (DC-DC преобразователи): На выходе ИИП дроссель помогает очистить постоянное напряжение от остаточных пульсаций и шумов, обеспечивая "чистое" питание для чувствительных компонентов, таких как процессоры и микросхемы памяти.

Примерное распределение сфер применения синфазных дросселей, где лидируют источники питания и автомобильная промышленность.

Автомобильная электроника

Современный автомобиль — это сложнейший электронный комплекс на колесах. Десятки электронных блоков управления (ЭБУ), датчиков, мультимедийных систем и электродвигателей должны работать слаженно в условиях сильных электромагнитных помех. Источниками шума здесь выступают система зажигания, генератор, электромоторы стеклоподъемников, вентиляторы и многое другое.

В автомобиле отказ одного электронного компонента из-за помехи может привести к серьезным последствиям, поэтому требования к ЭМС здесь особенно высоки.

Синфазные дроссели в автомобилях используются повсеместно:

• В цепях питания ЭБУ: для защиты чувствительных микроконтроллеров от помех в бортовой сети.
• В шинах передачи данных (CAN, LIN, FlexRay): для обеспечения целостности и безошибочной передачи данных между блоками управления. Помеха в CAN-шине может привести к некорректной работе двигателя, трансмиссии или систем безопасности.
• В цепях электродвигателей: для подавления помех, создаваемых щеточными узлами и системами управления двигателями.
• В аудиосистемах: для устранения характерного "воя" и "треска" в динамиках, вызванного работой генератора и других систем.

Промышленное оборудование, телекоммуникации и бытовая техника

Сфера применения синфазных дросселей не ограничивается автомобилями и блоками питания. Они являются неотъемлемой частью практически любого сложного электронного устройства:

• Промышленная автоматика: В цехах с мощными электродвигателями, сварочными аппаратами и частотными преобразователями уровень электромагнитных помех чрезвычайно высок. Дроссели защищают программируемые логические контроллеры (ПЛК), датчики и интерфейсы передачи данных (например, RS-485), обеспечивая бесперебойную работу производственных линий.
• Телекоммуникационное оборудование: Маршрутизаторы, коммутаторы, базовые станции сотовой связи — все эти устройства работают с высокоскоростными линиями передачи данных (Ethernet, USB 3.0, HDMI). Синфазные дроссели в таких линиях предотвращают искажение сигнала, обеспечивая высокую скорость и стабильность соединения.
• Бытовая и офисная техника: Современные телевизоры, аудиосистемы, компьютеры, принтеры и даже инверторные холодильники и кондиционеры содержат импульсные источники питания и цифровые схемы, которые требуют защиты от помех для корректной работы.
• Медицинское оборудование: В этой сфере требования к ЭМС максимальны. Диагностическое оборудование (МРТ, УЗИ, ЭКГ) должно быть надежно защищено от любых внешних помех, а также не должно само создавать шум, способный повлиять на работу других жизненно важных приборов.

Как выбрать правильный синфазный дроссель: ключевые параметры и типы

Понимание того, где применяются дроссели, — это половина дела. Вторая, не менее важная часть — выбрать компонент с правильными характеристиками для конкретной задачи. Неправильно подобранный дроссель будет в лучшем случае бесполезен, а в худшем — может ухудшить работу устройства, например, из-за перегрева или внесения искажений в полезный сигнал. Выбор основывается на анализе нескольких ключевых параметров.

Основные технические характеристики

При изучении технической документации (datasheet) на синфазный дроссель следует обратить внимание на следующие характеристики:

1. Импеданс (Impedance, Z): Это самый важный параметр. Он показывает, какое сопротивление дроссель оказывает переменному току на определенной частоте. Импеданс измеряется в Омах (Ом) и всегда указывается для конкретной частоты (например, "1000 Ом @ 100 МГц"). Чем выше импеданс на частоте помехи, тем эффективнее дроссель будет ее подавлять.
2. Номинальный ток (Rated Current): Максимальный постоянный ток, который может длительно протекать через каждую обмотку дросселя без его перегрева и значительного снижения индуктивности. Превышение этого значения может привести к выходу компонента из строя.
3. Сопротивление постоянному току (DC Resistance, DCR): Это активное сопротивление провода обмотки. Чем оно ниже, тем меньше будут потери мощности (в виде тепла) при протекании полезного тока. Для цепей питания с большим током этот параметр особенно важен.
4. Номинальное напряжение (Rated Voltage): Максимальное напряжение, которое можно безопасно прикладывать между обмотками дросселя, а также между обмоткой и сердечником. Этот параметр критичен для сетевых фильтров, работающих с напряжением 220В.
5. Диапазон рабочих температур: Температурный диапазон, в котором производитель гарантирует сохранение заявленных характеристик компонента. Магнитные свойства сердечника сильно зависят от температуры.

Ключевая задача при выборе дросселя — согласовать пик его импеданса с частотой подавляемой помехи. Бесполезно ставить фильтр, рассчитанный на 100 МГц, если основной шум в вашей системе находится в диапазоне 1 МГц.

Сравнение дросселей по материалу сердечника

Свойства дросселя во многом определяются материалом его сердечника. От этого зависит и частотный диапазон, и температурная стабильность, и, конечно, цена. Наиболее распространены два типа материалов: ферриты и нанокристаллические сплавы.

Параметр Ферритовые сердечники Нанокристаллические сердечники Рабочие частотыОптимальны для высоких частот (от 1 МГц до сотен МГц). Наиболее распространены в ВЧ-фильтрах. Эффективны в широком диапазоне частот, от низких (кГц) до средних (десятки МГц). Магнитная проницаемостьУмеренная. Позволяет создавать компактные дроссели для ВЧ-приложений. Очень высокая. Позволяет достичь большой индуктивности при малом количестве витков. Температурная стабильностьХорошая, но параметры могут заметно меняться при приближении к точке Кюри. Отличная. Характеристики стабильны в широком диапазоне температур. НасыщениеСравнительно низкий порог насыщения, что может быть проблемой в цепях с большими токами. Высокий порог индукции насыщения, что делает их идеальными для силовых цепей. СтоимостьНизкая. Это самый массовый и доступный тип сердечников. Высокая. Технология производства сложнее, что отражается на цене.

Таким образом, для фильтрации высокочастотных помех в сигнальных линиях или недорогих блоках питания чаще всего выбирают дроссели на ферритовых сердечниках. Если же требуется подавить мощные низкочастотные помехи в силовых цепях, например, в промышленных инверторах или зарядных станциях для электромобилей, предпочтение отдается более дорогим, но и более эффективным нанокристаллическим дросселям.

Не всегда самый дорогой дроссель с максимальной индуктивностью является лучшим выбором. Оптимальное решение — это баланс между достаточным импедансом на нужной частоте, минимальным DCR и приемлемой стоимостью.

Выбор синфазного дросселя — это инженерная задача, требующая анализа характера помех и условий работы устройства. Для точного подбора часто необходимо использовать специальное измерительное оборудование, такое как анализатор спектра, чтобы определить частоту и амплитуду доминирующей помехи. Только после этого можно целенаправленно искать компонент, чей график зависимости импеданса от частоты (обычно приводится в datasheet) имеет максимум в нужной области.

Практические аспекты применения: монтаж, типичные ошибки и советы экспертов

Даже идеально подобранный по параметрам синфазный дроссель может оказаться совершенно бесполезным, если он неправильно установлен в схеме. Расположение компонентов на печатной плате (трассировка) играет не меньшую роль, чем их электрические характеристики. Высокочастотные помехи коварны — они могут "перепрыгивать" через фильтры по путям, о которых разработчик даже не подозревал. Поэтому соблюдение правил монтажа является критически важным для достижения эффективного подавления шума.

Золотые правила монтажа на печатной плате

Чтобы синфазный дроссель работал на 100% своей эффективности, при проектировании печатной платы следует придерживаться нескольких фундаментальных принципов:

• Размещение у источника. Фильтр должен располагаться как можно ближе либо к источнику помех (например, к ключам импульсного преобразователя), либо к точке входа/выхода сигнальной или силовой линии (например, непосредственно у сетевого разъема или USB-порта). Это минимизирует длину "грязных" проводников, которые могут излучать помехи в окружающее пространство, работая как антенны.
• Физическое разделение цепей. Входные и выходные проводники фильтра должны быть физически разнесены на печатной плате. Нельзя прокладывать их параллельно и близко друг к другу. В противном случае возникает паразитная емкостная связь, через которую высокочастотная помеха легко "обходит" дроссель, и вся его работа сводится к нулю.
• Разделение полигонов земли. В идеальной схеме фильтрации создают два раздельных земляных полигона: "грязный" (до фильтра) и "чистый" (после фильтра). Синфазный дроссель и связанные с ним конденсаторы должны располагаться на границе этих полигонов, служа мостом между ними. Это предотвращает затекание токов помех по общему проводу в защищаемую часть схемы.
• Короткие пути для конденсаторов. Если в схеме фильтра используются дополнительные конденсаторы (так называемые Y-конденсаторы, подключаемые с каждой линии на землю), их следует располагать вплотную к выводам дросселя и подключать к земляному полигону максимально короткими и широкими дорожками. Длинные выводы создают паразитную индуктивность, которая снижает эффективность фильтрации на высоких частотах.

Типичные ошибки, сводящие на нет всю фильтрацию

На практике инженеры, особенно начинающие, часто допускают ряд стандартных ошибок при проектировании фильтров на основе синфазных дросселей. Знание этих "граблей" поможет избежать их в своих разработках.

Ошибка Последствие Правильное решение Длинные проводники от разъема до дросселяПроводники работают как приемные антенны, улавливая помехи еще до того, как сигнал дойдет до фильтра. Эффективность подавления резко падает. Размещать дроссель вплотную к входному разъему или непосредственно на границе защищаемого блока. Параллельная трассировка входных и выходных цепейВозникает паразитная емкостная связь между "грязной" и "чистой" сторонами, образуя обходной путь для ВЧ-помех. Физически разносить трассы на максимальное расстояние. В идеале — располагать их на разных слоях платы с заземляющим полигоном между ними. Использование дросселя с недостаточным номинальным токомСердечник входит в насыщение, индуктивность резко падает, и дроссель перестает фильтровать помехи. Возможен сильный перегрев и выход компонента из строя. Выбирать дроссель, номинальный ток которого как минимум на 20-30% превышает максимальный рабочий ток в цепи. Игнорирование собственной резонансной частоты (SRF)На частотах выше SRF дроссель из-за паразитной межвитковой емкости начинает вести себя как конденсатор и теряет свои фильтрующие свойства. Выбирать компонент, у которого SRF значительно выше, чем частота помехи, которую необходимо подавить.

Совет эксперта: комплексный подход к ЭМС

Важно понимать, что синфазный дроссель — это мощный инструмент, но не панацея. Решение проблемы электромагнитной совместимости всегда требует комплексного подхода.

Электромагнитная совместимость — это не про один компонент, а про грамотное проектирование всей системы. Фильтрация, экранирование, правильная трассировка и заземление должны работать в синергии. Синфазный дроссель — ключевой игрок в этой команде, но он не может выиграть матч в одиночку.

Чаще всего для достижения наилучших результатов синфазный дроссель используется в составе полноценного ЭМС-фильтра, который также включает в себя:

• X-конденсаторы: Устанавливаются между линиями (например, между фазой и нулем). Они предназначены для подавления дифференциальных помех.
• Y-конденсаторы: Устанавливаются между каждой линией и "землей". Они работают в паре с синфазным дросселем, шунтируя (замыкая на землю) остатки синфазных помех, которые дроссель не смог полностью заблокировать.

Такая комбинация компонентов (LC-фильтр) позволяет эффективно бороться с обоими типами помех — и с синфазными, и с дифференциальными, обеспечивая надежную защиту оборудования и соответствие строгим стандартам ЭМС.

Тенденции развития и будущее синфазных дросселей

Мир электроники не стоит на месте, и требования к компонентам постоянно ужесточаются. Синфазные дроссели, как и другие пассивные элементы, эволюционируют, чтобы соответствовать вызовам нового времени. Можно выделить несколько ключевых направлений, которые определяют их развитие сегодня и в ближайшем будущем.

Миниатюризация и повышение плотности мощности

Главный тренд всей современной электроники — уменьшение размеров при сохранении или увеличении функциональности. Портативные гаджеты, компактные блоки питания, встраиваемые системы — все это требует миниатюрных компонентов. Производители синфазных дросселей отвечают на этот вызов, выпуская все более компактные компоненты для поверхностного монтажа (SMD). Это достигается за счет использования новых материалов сердечников с более высокой магнитной проницаемостью и оптимизации конструкции обмоток. Задача инженера усложняется: нужно уместить в крошечном корпусе компонент, способный пропускать значительный ток и эффективно подавлять помехи, не перегреваясь.

Работа на все более высоких частотах

Внедрение новых полупроводниковых материалов, таких как нитрид галлия (GaN) и карбид кремния (SiC), позволяет создавать импульсные преобразователи, работающие на частотах в сотни килогерц и даже мегагерцы. Это позволяет значительно уменьшить размеры трансформаторов и конденсаторов, но создает новую проблему: спектр генерируемых помех смещается в высокочастотную область. Соответственно, требуются синфазные дроссели, которые сохраняют высокий импеданс на частотах в десятки и сотни мегагерц. Здесь на первый план выходит борьба с паразитными параметрами, в первую очередь с межвитковой емкостью, которая ограничивает рабочую частоту дросселя (SRF).

Интеграция и гибридные решения

Еще один путь развития — интеграция фильтрующих компонентов в единые модули. Яркий пример — разъемы RJ45 для Ethernet, в которые уже встроен трансформатор и синфазный дроссель. Это экономит место на плате и упрощает трассировку, так как фильтр находится в идеальном месте — прямо на границе устройства. Подобные гибридные решения, объединяющие в одном корпусе дроссель, конденсаторы и другие элементы защиты, становятся все более популярными, особенно в телекоммуникационном и автомобильном секторах.

Заключение

Синфазный дроссель — это не просто катушка с проводом, а важнейший компонент, стоящий на страже стабильности и надежности практически любого современного электронного устройства. От его правильного выбора и применения напрямую зависит, насколько корректно будет работать техника в насыщенной электромагнитными помехами среде. Мы рассмотрели, где используется дроссель, как он работает и на какие параметры стоит обращать внимание при выборе.

Помните, что залог успеха в борьбе с помехами — это комплексный подход. Всегда анализируйте характер шума, тщательно подбирайте компонент по току и импедансу, и уделяйте максимум внимания правильной трассировке печатной платы. Не бойтесь экспериментировать и углубляться в техническую документацию, ведь именно в деталях кроется секрет чистого сигнала и безупречной работы вашей электроники. Начните применять полученные знания на практике, и вы увидите, как ваши устройства станут более надежными и помехозащищенными.
