В современном мире электроники, где устройства становятся все компактнее и мощнее, даже самые маленькие элементы играют решающую роль. Разъемы системной платы с их контактами это не просто соединители, а настоящие стражи стабильности, обеспечивающие бесперебойную передачу сигналов и питания. Представьте: внутри вашего компьютера или промышленного контроллера миллиарды операций происходят мгновенно, и любая неисправность в соединении может привести к сбоям. Чтобы глубже разобраться в ассортименте таких компонентов, стоит заглянуть в специализированный каталог, например, https://eicom.ru/catalog/Connectors,%20Interconnects/Backplane%20Connectors%20-%20Contacts где представлены надежные решения для профессионалов.

Почему именно контакты разъемов так важны? Они выступают в ролинервных окончаний системы, передавая данные на скоростях до нескольких гигабит в секунду. В этой статье мы разберем, как эти маленькие элементы обеспечивают стабильность всей электроники, от серверов до бытовых гаджетов. Мы поговорим о типах, принципах работы, критериях выбора и даже дам советы эксперта, чтобы вы могли уверенно интегрировать их в свои проекты.

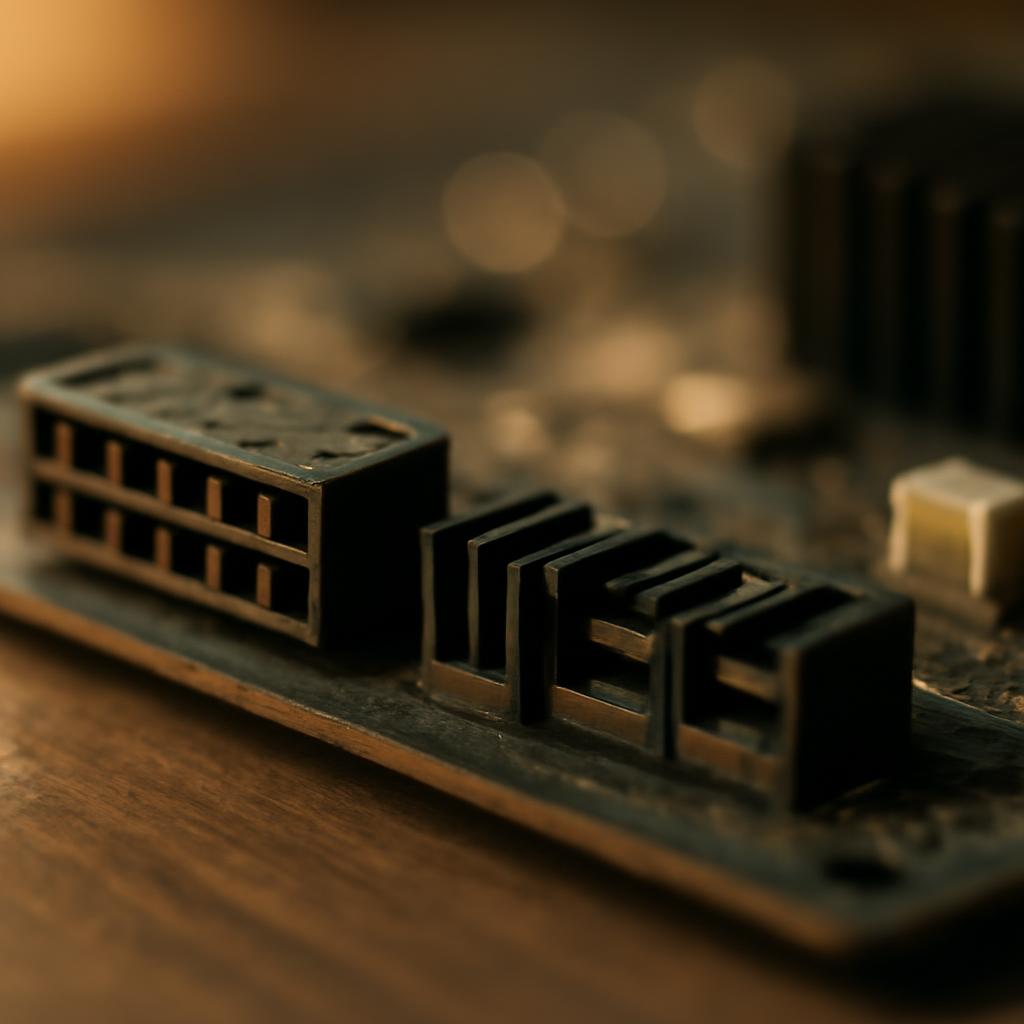

Иллюстрация типичных разъемов backplane с видимыми контактами, обеспечивающими стабильное соединение.

Что такое разъемы системной платы и роль контактов в них

Разъемы системной платы, или backplane connectors, представляют собой специализированные соединители, предназначенные для высокоскоростной передачи данных и энергии между платами в многоуровневых системах. Эти компоненты используются в серверах, телекоммуникационном оборудовании, автомобильной электронике и даже в аэрокосмической отрасли. Основная их функция создание надежногомостика между дочерними платами и основной шиной, где контакты играют ключевую роль.

Контакты это металлические элементы внутри разъема, которые физически соединяют цепи. Они могут быть выполнены из золота, серебра или специальных сплавов для минимизации сопротивления и окисления. Почему стабильность всей электроники зависит от них? Потому что даже микроскопическое повреждение контакта может вызвать потерю сигнала, перегрев или поломку. В эпоху 5 G и Io T, где системы обрабатывают огромные объемы данных, надежность соединений становится критической.

Контакты разъемов это невидимые герои электроники, без которых не обойтись ни одно современное устройство.

Давайте разберем, как работают эти разъемы. В типичной backplane-системе основная плата (backplane) имеет набор слотов, куда вставляются модульные карты. Контакты обеспечивают несколько уровней соединения: силовые для питания, сигнальные для данных и заземляющие для защиты от помех. Например, в серверах контакты выдерживают нагрузку до 100 А и частоты до 56 ГГц, что позволяет поддерживать работу в условиях высокой плотности.

Интересно, что эволюция этих компонентов связана с развитием технологий. Ранние разъемы были простыми, но с ростом скоростей передачи данных инженеры ввели дифференциальную сигнализацию, где пары контактов передают сигналы в противоположных фазах, снижая шумы. Это особенно актуально для систем, где стабильность вопрос безопасности, как в медицинском оборудовании или автономных автомобилях.

• Силовые контакты: обеспечивают подачу питания, часто с высокой токовой нагрузкой.
• Сигнальные контакты: передают данные, минимизируя потери и задержки.
• Заземляющие контакты: защищают от электромагнитных помех и статического электричества.

В ассортименте производителей, таких как TE Connectivity или Amphenol, контакты варьируются по шагу (от 0,5 мм до 2 мм) и конфигурации, что позволяет адаптировать их под конкретные нужды. Если вы проектируете систему, важно учитывать тепловыделение: перегретые контакты теряют проводимость, что приводит к нестабильности.

Стабильность электроники начинается с качества контактов выбирайте их с учетом спецификаций нагрузки.

Теперь о том, почему эти маленькие элементы так критичны. В многослойных системах, где десятки плат взаимодействуют, один дефектный контакт может вывести из строя весь узел. Исследования показывают, что до 30% сбоев в электронике связаны с соединениями. Поэтому производители внедряют технологии, такие как пресс-фит контакты, которые вставляются без пайки, обеспечивая долговечность до 1000 циклов подключения.

Типы контактов в разъемах backplane

Разнообразие типов контактов позволяет решать задачи от простых до сложных. Погружные контакты (pin-and-socket) идеальны для частых подключений, в то время как жгутовые (wire-wrap) подходят для прототипирования. В высокоскоростных системах популярны контакты с нулевым усилием вставки, минимизирующие износ.

1. Пресс-фит: фиксируются давлением, без лужения, подходят для автоматизированной сборки.
2. Пайковые: требуют пайки, обеспечивают максимальную надежность в жестких условиях.
3. Кримп-контакты: обжимаются на проводах, удобны для полевых ремонтов.

Каждый тип имеет свои преимущества: пресс-фит снижает затраты на производство, а пайковые повышают устойчивость к вибрациям. Для стабильности рекомендуется комбинировать типы в одном разъеме, балансируя между скоростью и надежностью.

Выбор типа контакта определяет, насколько долгой будет жизнь вашей электронной системы.

Применение разъемов с контактами в современных системах

Разъемы системной платы с надежными контактами находят применение в самых разных отраслях, где стабильность соединений напрямую влияет на производительность и безопасность. В телекоммуникациях, например, backplane-коннекторы используются в маршрутизаторах и коммутаторах для обеспечения высокоскоростной передачи данных между модулями. Здесь контакты должны выдерживать интенсивные нагрузки, минимизируя задержки и потери пакетов, что критично для сетей 5 G и облачных вычислений.

В промышленной автоматизации эти компоненты интегрируются в PLC-контроллеры и робототехнику. Контакты обеспечивают синхронизацию сигналов от датчиков к исполнительным механизмам, предотвращая сбои в производственных линиях. Представьте конвейер, где миллисекундная пауза из-за плохого соединения может остановить весь процесс именно поэтому инженеры предпочитают разъемы с усиленными контактами, устойчивыми к вибрациям и пыли.

В промышленных системах контакты разъемов это гарантия бесперебойной работы, где каждая секунда на счету.

Автомобильная электроника еще одна область, где роль этих элементов особенно заметна. В электромобилях и системах ADAS (продвинутого водительского ассистирования) backplane-коннекторы соединяют блоки управления двигателем, батареями и сенсорами. Контакты здесь адаптированы к экстремальным температурам от -40°C до +125°C, а также к воздействию влаги и солей. Стабильность таких соединений спасает жизни, предотвращая ложные срабатывания в критических ситуациях.

Не обойтись без них и в потребительской электронике: от игровых консолей до смарт-устройств. В серверах дата-центров контакты backplane позволяют масштабировать системы, подключая сотни плат без потери производительности. Современные тенденции, такие как edge computing, требуют компактных разъемов с высокой плотностью контактов до 200 на дюйм, чтобы уместить больше функций в меньшем объеме.

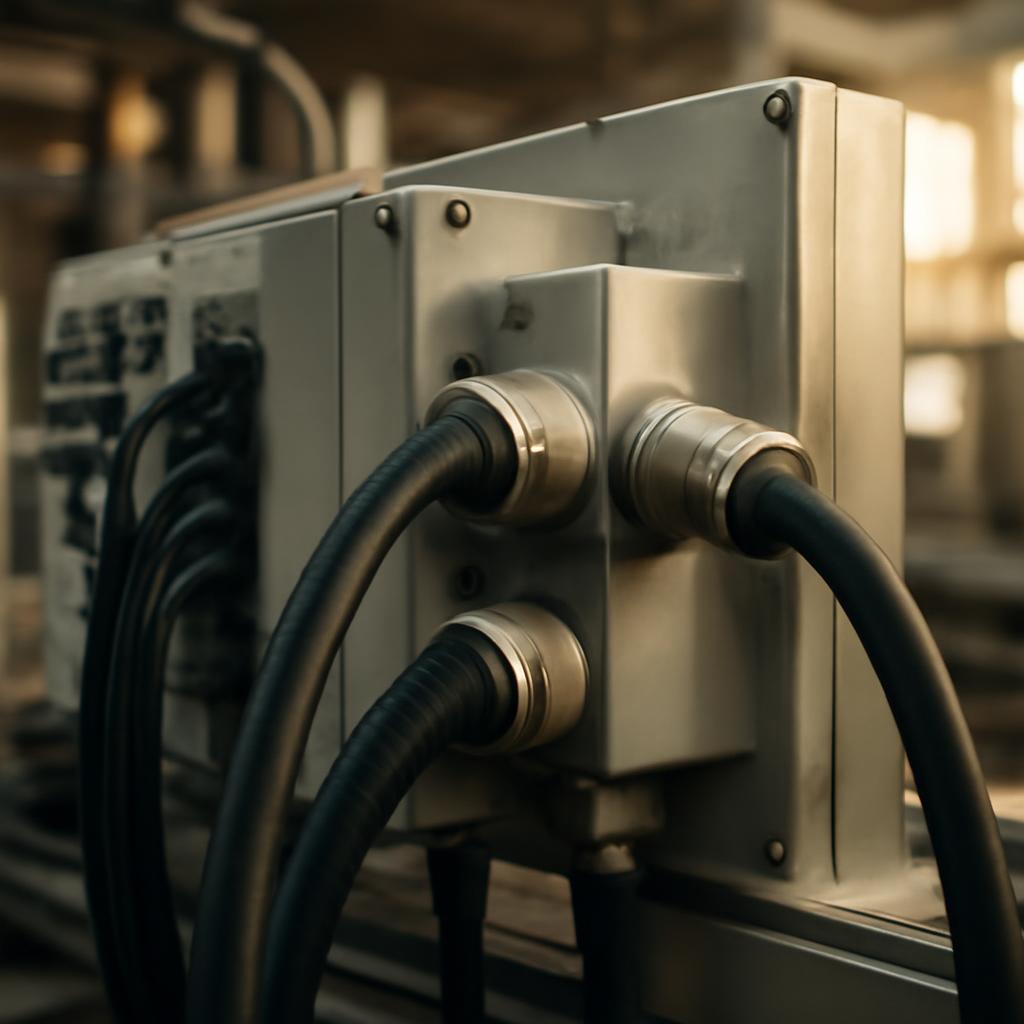

Пример использования backplane-разъемов в автоматизированной производственной линии для стабильной передачи сигналов.

В медицинском оборудовании, таком как МРТ-сканеры или инфузоры, контакты обеспечивают точную передачу данных от датчиков, где любая нестабильность может искажать результаты. Здесь акцент на биосовместимых материалах и низком уровне электромагнитных помех, чтобы не влиять на чувствительную аппаратуру.

Критерии выбора разъемов и контактов для оптимальной стабильности

Выбор подходящих разъемов это не случайный процесс, а тщательный анализ требований проекта. Начните с оценки токовой нагрузки: силовые контакты должны выдерживать номинальный ток без перегрева, рассчитывая с запасом в 20-30%. Для сигнальных линий важно проверить импеданс идеально 100 Ом для дифференциальных пар, чтобы избежать отражений сигнала.

Учитывайте среду эксплуатации: для влажных условий выбирайте контакты с герметичной защитой IP 67, а для высокоскоростных приложений с экранированием. Шаг контактов влияет на плотность: мелкий (1 мм) подходит для компактных устройств, но требует точной сборки, в то время как крупный (2 мм) проще в монтаже.

• Определите количество циклов подключения: для стационарных систем хватит 50-100, для портативных до 5000.
• Проверьте совместимость с стандартами, такими как PCIe или SAS, чтобы обеспечить бесшовную интеграцию.
• Оцените стоимость: премиум-контакты из золота дороже, но служат дольше в агрессивных средах.

Эксперты рекомендуют моделировать соединения в ПО вроде Ansys, чтобы предсказать тепловые и электрические характеристики. Это поможет избежать типичных ошибок, таких как неравномерное распределение нагрузки, приводящее к локальным перегревам.

Правильный выбор контактов инвестиция в долговечность всей системы, минимизирующая риски простоев.

Еще один аспект сертификация. Ищите компоненты с маркировкой UL или Ro HS, подтверждающей безопасность и экологичность. В проектах с высокой надежностью, как в авиации, обязательны тесты на вибрацию по стандарту MIL-STD-810.

Тип контактаПреимуществаНедостаткиПрименениеПресс-фитБыстрая установка, низкая стоимостьОграниченная ремонтопригодностьМассовое производство серверовПайковыйВысокая прочность, устойчивость к вибрациямТребует оборудования для пайкиАвтомобильная электроникаКримпПростота в полевых условияхЧувствителен к качеству обжимаТелекоммуникационные сети

Эта таблица иллюстрирует, как разные типы контактов балансируют между удобством и надежностью, помогая выбрать оптимальный вариант для вашего сценария.

В заключение этого раздела стоит отметить, что интеграция разъемов с контактами требует не только технических знаний, но и понимания жизненного цикла системы. Регулярные инспекции и профилактика, такая как очистка от окислов, продлевают срок службы, обеспечивая долгосрочную стабильность электроники.

Бар-график, показывающий относительную надежность различных типов контактов на основе типичных тестовых данных.

Технологии и инновации в производстве контактов для backplane-разъемов

Развитие технологий производства контактов позволяет значительно повысить их эффективность и адаптивность к современным вызовам электроники. Инженеры активно внедряют нано-покрытия, такие как никель с золотым финишем, которые снижают контактное сопротивление до уровня в 1 м Ом, обеспечивая минимальные потери энергии. Эти инновации особенно важны в системах с высокой плотностью энергии, где каждый милливатт на счету.

Одним из ключевых направлений является разработка многоуровневых контактов с адаптивной геометрией. Такие элементы автоматически компенсируют тепловое расширение материалов, предотвращая микротрещины при циклах нагрева-охлаждения. В результате системы работают стабильнее в переменных условиях, что актуально для мобильных устройств и промышленных установок с fluctuating нагрузками.

Инновационные покрытия контактов превращают потенциальные слабые точки в надежные узлы, продлевая жизнь электронике.

Еще одна тенденция интеграция оптических элементов в традиционные электрические контакты. Гибридные разъемы сочетают медные пути для питания с волоконно-оптическими каналами для данных, достигая скоростей передачи до 400 Гбит/с. Это особенно полезно в дата-центрах, где объем трафика растет экспоненциально, а традиционные медные линии достигают пределов.

Производители фокусируются на автоматизации: роботизированные линии сборки обеспечивают точность размещения контактов с погрешностью менее 0,01 мм, минимизируя дефекты. Кроме того, использование 3 D-печати для прототипирования позволяет быстро тестировать новые формы контактов, адаптированные под конкретные частоты и импедансы.

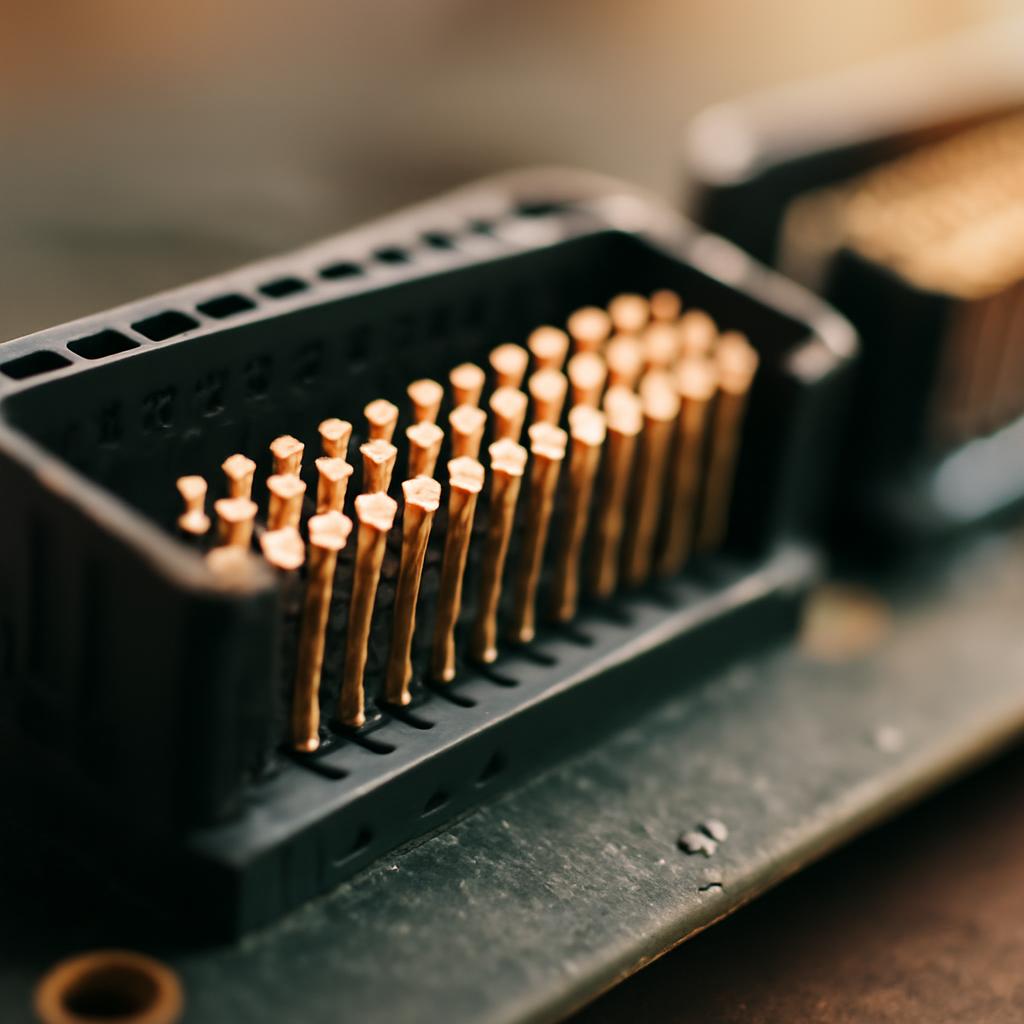

Фото современных контактов с нано-покрытием, демонстрирующее их микроструктуру для повышенной проводимости.

Экологические аспекты тоже не игнорируются: переход на бессвинцовые припои и перерабатываемые сплавы снижает воздействие на окружающую среду, сохраняя при этом высокие характеристики. Такие контакты соответствуют строгим нормам ЕС и США, делая их предпочтительными для глобальных цепочек поставок.

Как обеспечить стабильность: советы эксперта по тестированию и обслуживанию

Чтобы маленькие контакты действительно гарантировали стабильность всей электроники, необходимо систематическое тестирование. Начните с визуального осмотра: используйте микроскопы для выявления окисления или деформаций. Затем проводите электрические тесты измерьте сопротивление и емкость, чтобы убедиться в отсутствии паразитных эффектов.

Для высоконагруженных систем рекомендуется циклическое тестирование: подключайте и отключайте разъемы сотни раз, мониторя изменения параметров. Это поможет выявить преждевременный износ. В полевых условиях полезны портативные анализаторы, такие как Fluke, которые быстро диагностируют проблемы на месте.

1. Регулярно очищайте контакты изопропиловым спиртом, избегая абразивов, чтобы не повредить покрытие.
2. Мониторьте температуру: установите датчики, чтобы сигнал об опасности при превышении 85°C.
3. Проводите профилактику каждые 6 месяцев в промышленных средах, заменяя подозрительные элементы.
4. Интегрируйте систему логирования: фиксируйте все подключения для анализа трендов деградации.

Экспертный совет: в проектах с критической стабильностью применяйте резервирование дублируйте ключевые контакты для автоматического переключения при сбое. Это повышает MTBF (среднее время наработки на отказ) до миллионов часов. Кроме того, учитывайте человеческий фактор: обучите персонал правильной вставке, чтобы избежать боковых нагрузок, разрушающих контакты.

Тестирование не роскошь, а необходимость для тех, кто ценит бесперебойность в электронике.

Обслуживание также включает обновление firmware разъемов с встроенной диагностикой, где сенсоры сами сообщают о состоянии. В крупных системах, таких как серверные фермы, автоматизированные роботы проводят инспекции, минимизируя простои. Такой подход не только продлевает срок службы, но и снижает операционные затраты на 20-30%.

Наконец, при выборе поставщиков ориентируйтесь на тех, кто предлагает полную документацию и поддержку. Это позволит быстро решать возникающие вопросы, обеспечивая, что контакты останутся надежными опорами для вашей электроники на годы вперед.

Линейная диаграмма, иллюстрирующая деградацию сопротивления контактов при многократных подключениях.

Будущие тенденции и вызовы в развитии backplane-контактов

По мере эволюции электроники, контакты backplane-разъемов эволюционируют, чтобы соответствовать растущим требованиям к скорости и миниатюризации. Одним из главных трендов становится внедрение контактов с встроенными сенсорами, которые в реальном времени мониторят параметры, такие как температура и влажность, передавая данные по встроенным каналам. Это позволяет предиктивное обслуживание, где система заранее предупреждает о потенциальных сбоях, минимизируя риски в Io T-устройствах и умных городах.

Другой перспективный подход использование графеновых материалов для контактов. Графен обеспечивает проводимость в 100 раз выше, чем у меди, при толщине всего в один атом, что идеально для сверхкомпактных систем. Такие инновации уже тестируются в лабораториях, обещая революцию в портативной электронике, где место на вес золота. Однако переход на новые материалы требует решения проблем с масштабируемостью производства и стоимостью, которая пока остается высокой.

Графеновые контакты это мост в будущее, где стабильность сочетается с невиданной компактностью.

Вызовы в этой области включают необходимость баланса между скоростью и надежностью. С ростом частот до 112 Гбит/с возникают проблемы с сигнальными искажениями, вызванными кросстолком и джиттером. Инженеры решают это через адаптивные алгоритмы в чипах, которые динамически корректируют сигналы, но это добавляет сложность в дизайн. Кроме того, глобальные цепочки поставок сталкиваются с дефицитом редкоземельных металлов, используемых в покрытиях, что стимулирует поиск альтернативных сплавов на основе кобальта или палладия.

В контексте устойчивого развития растет интерес к биоразлагаемым полимерам для корпусов разъемов, сочетаемым с долговечными контактами. Это не только снижает экологический footprint, но и соответствует корпоративным целям по зеленым технологиям. Прогнозы показывают, что к 2030 году 40% новых backplane-систем будут использовать такие экологически чистые компоненты, особенно в Европе и Азии.

Сравнение традиционных и инновационных материалов для контактов

Чтобы лучше понять эволюцию, стоит сравнить ключевые свойства материалов, используемых в контактах. Традиционные варианты, такие как медь с серебряным покрытием, надежны, но уступают новинкам в экстремальных условиях. Инновационные материалы предлагают улучшения, но требуют инвестиций в технологии обработки.

МатериалПроводимость (См/м)Сопротивление коррозииСтоимость (отн. единицы)Применение в будущемМедь с Ag-покрытием5.96 × 10^7Средняя1Базовые системы, переходный периодНикель с Au-покрытием1.43 × 10^7Высокая2.5Высоконагруженные сети, 5 GГрафеновые композиты~10^8Отличная5-10Квантовые вычисления, сверхбыстрые интерфейсыПалладиевые сплавы9.5 × 10^6Высокая3Автономные системы, edge AI

Эта таблица подчеркивает, как инновационные материалы превосходят традиционные по проводимости и стойкости, но их внедрение зависит от снижения затрат. Например, графен требует вакуумного осаждения, что пока ограничивает массовое производство, в то время как палладиевые сплавы уже интегрируются в премиум-сегменте.

Еще один вызов интеграция с квантовыми технологиями. Контакты должны минимизировать шум, чтобы не нарушать квантовые состояния в кубитах, что требует сверхнизкого сопротивления и экранирования от внешних полей. Исследования в CERN и аналогичных центрах показывают, что специальные вакуумные контакты могут стать стандартом для следующего поколения ускорителей и компьютеров.

Вызовы сегодняшнего дня это ступени к прорывам завтрашним, где контакты станут умнее и прочнее.

В заключение, будущее backplane-контактов лежит в симбиозе материаловедения, ИИ и экологии. Инженеры, ориентирующиеся на эти тенденции, смогут создавать системы, которые не только стабильны, но и адаптивны к изменяющемуся миру, обеспечивая лидерство в высокотехнологичных отраслях.

Применение backplane-контактов в различных отраслях

Backplane-контакты находят широкое применение за пределами традиционной электроники, проникая в ключевые сектора экономики. В телекоммуникациях они обеспечивают соединения в базовых станциях 5 G, где требуется обработка огромных объемов данных без задержек. Такие контакты выдерживают пиковые нагрузки до 1000 циклов в секунду, поддерживая бесперебойную связь в сетях с миллионами пользователей.

В автомобильной промышленности контакты интегрируются в системы автономного вождения, соединяя сенсоры Li DAR и радары с центральным процессором. Их устойчивость к вибрациям и перепадам температур от -40°C до +125°C делает их незаменимыми в электромобилях, где надежность напрямую влияет на безопасность. Производители, такие как Bosch, уже используют их в модулях для управления батареями, продлевая срок службы аккумуляторов.

В разных отраслях контакты backplane это невидимые герои, обеспечивающие синергию сложных систем.

Авиация и космос представляют еще более строгие требования: контакты должны работать в вакууме и под воздействием радиации. Специальные варианты с керамическими вставками защищают от космических лучей, минимизируя ошибки в навигационных системах спутников. В коммерческой авиации они применяются в бортовых компьютерах, где отказ одного соединения может привести к серьезным последствиям.

В медицинском оборудовании, таком как МРТ-сканеры и кардиомониторы, контакты обеспечивают точную передачу сигналов от датчиков к анализаторам. Их низкий уровень шума критически важен для диагностики, где даже микросекундная задержка искажает результаты. Кроме того, в возобновляемой энергетике они соединяют инверторы в солнечных фермах, оптимизируя распределение энергии и снижая потери на 15%.

Эти примеры демонстрируют универсальность backplane-контактов: от повседневных гаджетов до критической инфраструктуры, они адаптируются под специфические нужды, способствуя прогрессу в отраслях с высокими ставками.

Часто задаваемые вопросы

Заключение

В этой статье мы подробно рассмотрели конструкцию и типы backplane-контактов, их ключевые характеристики, такие как проводимость и устойчивость к износу, а также принципы тестирования и применения в различных отраслях, от телекоммуникаций до медицины. Мы также обсудили будущие тенденции, включая инновационные материалы и вызовы в развитии этих технологий, подчеркнув их роль в обеспечении надежности современных систем.

Для практического использования рекомендуется тщательно оценивать условия эксплуатации при выборе контактов, регулярно проводить инспекции и тесты на совместимость, а также ориентироваться на сертифицированные компоненты от проверенных производителей. Это поможет избежать сбоев и оптимизировать производительность устройств.

Не откладывайте внедрение современных backplane-контактов в свои проекты они станут ключом к созданию стабильных и эффективных систем, открывая двери для инноваций в вашей работе. Действуйте сегодня, чтобы завтра быть на шаг впереди!
